作者  ：格拉斯   趙陽陽

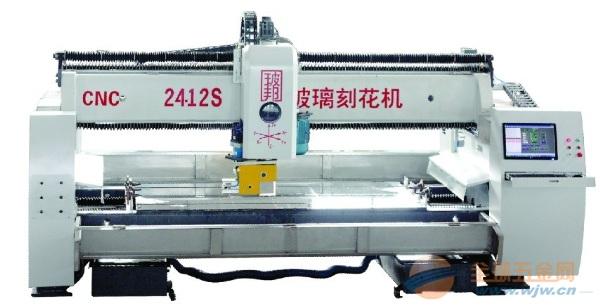

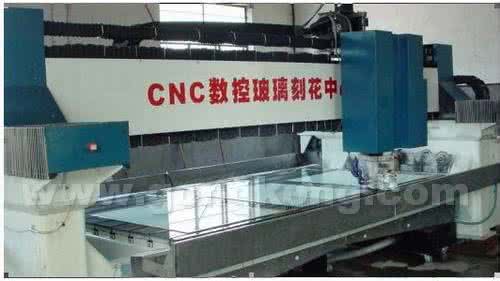

     傳統的玻璃花畫，采用人工進行，刻畫效率低下，成本高，刻成的圖形不美觀，影響產品的質量。為解決這一問題，格拉斯部門，設計了全自動玻璃刻花機，現已在投入使用當中。

   刻花機的控制系統采用USBCNC控制卡，這種控制卡有九軸輸出，每軸有100K的頻率輸出，可輕易控制步進，伺服系統，支持先進的G代碼，對SolidCAM, MasterCAM, ArtCAM, Vectric,CamBam, MeshCAM等軟件生成的G代碼完全兼容，而且可直接識別CAD，精雕等軟件生成的DXF文件。操作非常方便，工人只需在CAD或者精雕軟件里完成繪圖，轉成USBCNC可識別的DXF文件，機器即可自動完成加工。

   刻花機的控制采用2.5軸的控制理論，2軸指的是X軸跟Y軸，X跟Y軸聯動實現刻畫的形狀，0.5軸指的是控制刻畫與不刻畫，公司研制的刻花機，采用舵機實現這種功能。當需要刻畫時，氣壓通過氣缸將刀具壓在玻璃杯上完成刻畫，當不需要刻畫時，舵機將刀具拉離玻璃杯，完成刀路的換位。

   刻花機用的刀具是氣動馬達帶動金剛石磨輪，阿氣動馬達轉速可達到19000轉/分，可輕易的切削玻璃，效率非常高，而且切割出的線條很光滑，美觀。

   刻花機的執行機構，X軸采用步進電機小步帶輪帶動大步帶輪，實現刀路的精確旋轉運動；Y軸采用步進電機轉動絲桿，實現刀路的上下直線運動。通過適當?shù)脑O(shè)置，步進電機連續工作幾十小時，不會丟步。通過控制氣壓的大小控制刻畫的深度。

    經過使用實踐，用此刻花機刻出的產品效率高，成本低，而且刻畫外形美觀，產品質量提高了一個檔次。操作簡單，工人簡單培訓后即可操作。
